SHTB-ZK耐酸陶瓷砂浆泵
 点击数:343次 添加时间:2016-10-25 [打印] [关闭] [收藏]
 流量:5-450m3/h 扬程:10-50m
    该泵具有优良的耐腐蚀及耐磨性能,可广泛应用于矿山、冶炼、化工、石油、农药、染料、污水处理等工艺中输送含有固体颗粒的腐蚀性介质。




一、概述

    SHTB-Ⅲ和SHTB-ZK型系列耐腐蚀陶瓷泵,属单级单吸悬臂式离心泵,泵体和泵盖采用耐腐、耐磨性优良的耐酸陶瓷制造,外用铸铁铠装。使用范围十分广泛。叶轮材料为工程陶瓷,如用户需要,也可配制工程塑料、特种合金等材质。该泵具有耐腐蚀性好、结构紧凑、轴封严密、不污染介质,安装维修方便,使用可靠等特点。

二、用途

    输送除氢氟酸和热浓碱液以外的腐蚀性、磨蚀性介质。广泛应用于石油、化工、农药、染料、有色冶炼、非矿加工、环境工程、硫酸、磷肥、氯碱、柠檬酸、水处理、化纤、电镀、钢铁等行业。

三、型号说明



四、 结构说明

    ①SHTB-Ⅲ型耐腐蚀泵为非自吸卧式泵,主要零部件(见图1)。泵轴封采用非标机械密封。



    1. 泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.静环压盖 7.机械密封 8.轴套9. 主轴10.轴承座②SHTB-ZK型耐腐蚀泵为非自吸卧式泵,主要零部件(见图2)。SHTB-ZK15.0/25-D、SHTB-ZK15.0/25、SHTB-ZK15.0/40M型泵轴封结构为付叶轮动力密封(见图3)。



    1.泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.冷却罩 7.油封 8.轴套9. 主轴10.轴承座



    1.泵盖 2.轴螺母 3.叶轮螺母 4.叶轮 5.泵体 6.付叶轮 7.填料箱 8.油封9. 轴套10.挡酸环11.主轴12.轴承座

五、性能曲线

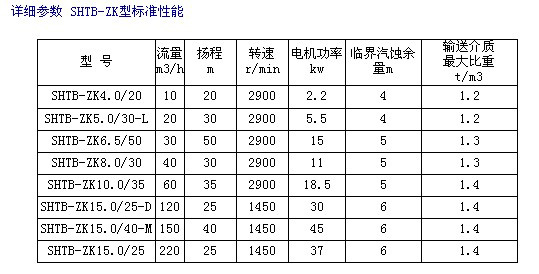

六、性能参数
